Messumformer
Messumformer sind diejenigen Teile einer Messkette, welche eine physikalische Größe in ein elektrisches Signal umformen. Messumformer sind vor allen Dingen notwendig, um physikalische Größen für elektronische Messgeräte erfassbar zu machen. Meistens werden diese Größen, z.B. Temperatur, Druck, Luftfeuchte, Schalldruck oder Licht, in ein analoges Normsignal (z.B. 4 - 20 mA) umgeformt. Die Vorteile einer Umformung sind zum einen die Flexibilität, da viele Messgeräte die Verarbeitung von Normsignalen unterstützen und zum anderen können die Messgrößen nahezu verlustfrei über größere Entfernungen gesendet werden. Beim Einsatz von Messumformern muss der jeweiligen Auswerteeinheit nur der Messbereich mitgeteilt werden, wodurch aus den elektrischen Signalen die physikalischen Größen berechnet werden können. Weiterhin bieten einige Messumformer eine galvanische Trennung, zwischen Ein- und Ausgangsignal.

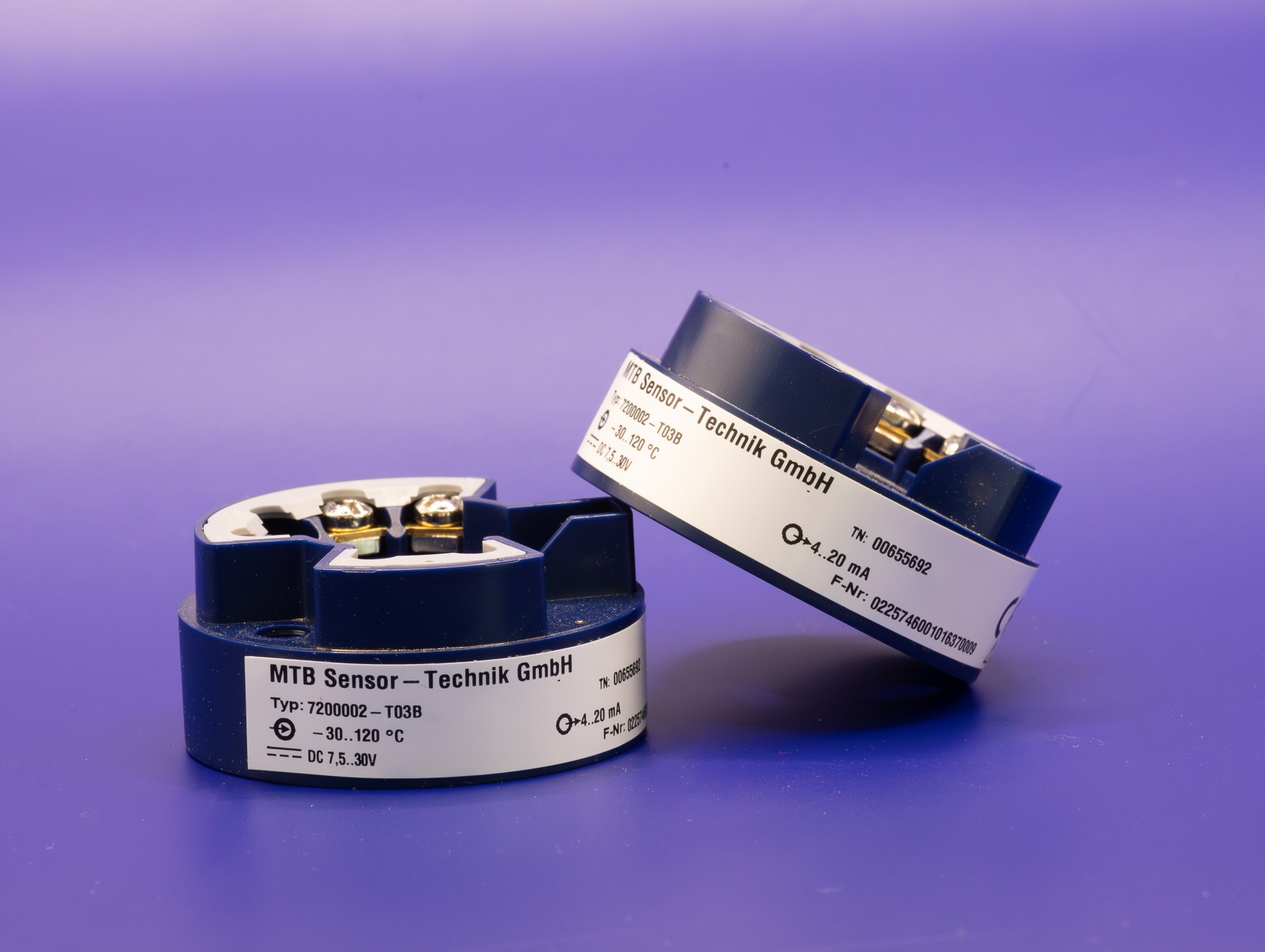

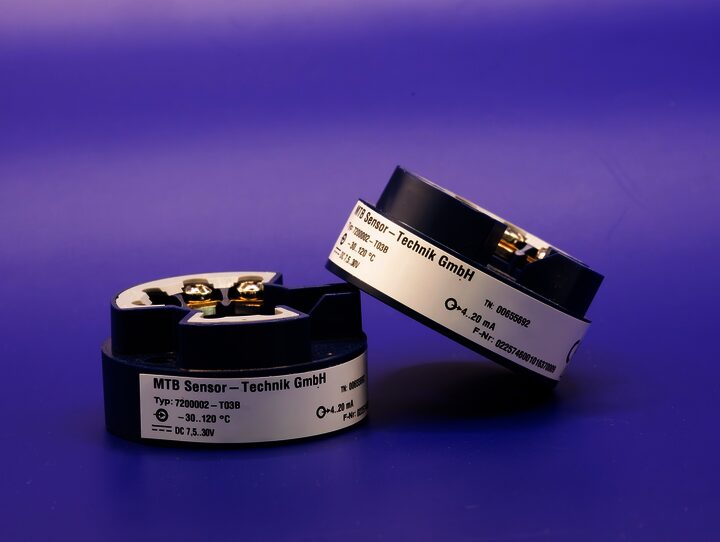

Wir bieten Messumformer für viele verschiedene Größen, hierbei sind die Ausgangssignale entweder fest vorgegeben oder können z.B. mit Hilfe von Jumpern ausgewählt werden.
Durch den Einsatz analoger Normsignale können Messumformer beliebiger Größe an demselben analogen Eingang einer Anzeige angeschlossen werden. Die Anzeige muss dafür lediglich skaliert werden. Dies bedeutet, ihr muss mitgeteilt werden, welcher Wert der vom Messumformer ausgegebenen elektrischen Größe, welchem Wert der tatsächlichen Größe entspricht. Das folgende Schaubild zeigt die Zuordnung eines 4-20 mA Ausgangssignals zu einem Temperaturbereich von 0 - 100 °C:
Einige Messumformer unterstützen eine flexible Skalierung. So kann der Anwender je nach Einsatzfall selber den gewünschten Messbereich einstellen. Neben dem flexiblen Einsatz hat das Normsignal 4-20 mA noch weitere Vorteile, bespielsweise die Länge der verbindenden Kabel. Zudem können mehrere Auswerteeinheiten in eine Schleife gehangen werden, wodurch vom Messumformer kommende Stromsignale an verschiedenen Stellen genutzt werden können. Da selbst beim niedrigsten Messwert immer noch ein Strom von 4 mA fließt, können diese verbleibenden 4 mA genutzt werden, um die Spannungsversorgung an Sensoren zu realisieren. Bei Strömen unter 4 mA wird der Auswerteeinheit direkt angezeigt, dass Fehler oder Störungen vorliegen. Einige Messumformer sind mit einem Display ausgestattet, damit der momentane Messwert direkt an der Messstelle abgelesen werden kann. Weiterhin besitzen einige Modelle Relais, welche bei Überschreitung von Grenzwerten anziehen.
